Когда кран в цехе проще заменить, чем ремонтировать

Чат в мессенджере снова пестрит сообщениями: «Опять сломался», «Стоим второй день», «Мастер сказал, запчастей нет». Только речь идёт не о небольшом станке, а о мостовом кране в цехе, который выпустили задолго до распада СССР. Знакомая картина для тысяч российских предприятий. Старые краны работают, ремонтники знают каждый болт, но простои становятся всё чаще, а требования безопасности — всё жёстче. Вопрос перестаёт быть техническим и становится экономическим: сколько ещё можно вкладывать в ремонт, прежде чем проще купить новое?

Эта статья — для тех, кто сталкивается с этим выбором. Не для инженеров-крановщиков с дипломами, а для руководителей производств, главных механиков и собственников, которым нужно принять решение на основе цифр, а не надежд. Мы разберём, как объективно оценить состояние старого крана, посчитать реальную стоимость ремонта и замены, разобраться в современных требованиях безопасности и избежать типичных ошибок при модернизации. Полный комплекс услуг по проектированию, изготовлению и монтажу кранового оборудования можно найти по ссылке.

Признаки, что крану пора на покой

Механический износ — что видно невооружённым глазом

Старый мостовой кран выдаёт себя без слов. Рельсы изношены до блеска, ходовые колёса имеют выработку, тросы покрытысь ржавчиной и «пушатся» — отдельные пряди торчат врозь. Мост ходит с рывками, тормоз удерживает груз не сразу, а с провисанием. Это не косметические дефекты. Каждый из них — симптом системного износа, который капитальный ремонт не отменяет, а лишь отодвигает.

Особое внимание стоит обратить на несущие элементы: главную балку, концевые балки, тележку. Трещины в сварных швах, коробление металла, прогибы — всё это признаки усталости материала. Металл, который проработал тридцать-сорок лет под переменными нагрузками, не становится моложе от покраски. Инженеры называют это «усталостное разрушение» — процесс, который необратим. Можно заварить трещину, но микротрещины вокруг неё останутся, и следующий разрушительный цикл начнётся раньше.

Электрооборудование: когда реле и контакторы уходят в прошлое

Электрическая часть старого крана — отдельная головная боль. Контакторы с выработанными контактами, реле с нестабильным срабатыванием, трамблёры с подгоревшими колодками. Всё это можно заменить, но есть проблема глубже: схема управления устарела морально. Старые краны работают на релейной логике, которая не предусматривает современные системы защиты.

Частотно-регулируемый привод, плавный пуск, точное позиционирование — всё это недоступно на старом электрооборудовании без полной замены. А без них кран остаётся неудобным, энергоёмким и опасным. Рабочий, который каждый день толкает рычаги с усилием, устаёт быстрее. Усталый рабочий ошибается чаще. Цепочка простая, но её редко просчитывают при оценке состояния крана.

Частота поломок и простои: статистика, которую ведут не все

Самый честный показатель — время простоя. Не время ремонта, а именно простоя: пока кран стоит, цех не работает. Если вести журнал, многие удивятся: за год старый кран «съедает» недели и даже месяцы производственного времени. Умножьте на стоимость часа простоя вашего цеха — и цифра окажется неожиданной.

Ещё один показатель, который редко учитывают, — стоимость аварийного ремонта. Плановый ремонт можно бюджетировать, заказать запчасти заранее, выбрать подрядчика. Аварийный ремонт случается ночью, в выходные, в разгар смены. Запчасти приходится искать срочно, мастера — вызывать за двойную ставку. В год таких аварийных вызовов может быть пять-шесть. Каждый — это тысячи рублей сверху и непредсказуемые срывы графика.

Ремонт или замена: считаем по-честному

Стоимость капитального ремонта старого крана

Капитальный ремонт — это не замена подшипника и смазка троса. Это полная разборка, дефектовка, замена изношенных узлов, восстановление электрооборудования, покраска, испытания. По опыту российских предприятий, капитальный ремонт мостового крана грузоподъёмностью 5-10 тонн обходится в 30-50% от стоимости нового крана. Для кранов 20-50 тонн — в 40-60%.

Но это только прямые расходы. За ними стоят косвенные: демонтаж крана для ремонта (если ремонт проводится в цехе, а не на заводе), простой цеха, временное обеспечение грузоподъёмными работами другими средствами. Если ремонт проводится на заводе-изготовителе, добавляются транспортные расходы и время доставки в обе стороны. Итоговая сумма часто оказывается близка к цене нового крана — особенно если ремонт нужен повторно через два-три года.

Стоимость нового крана: от чего зависит цена

Цена нового мостового крана складывается из нескольких составляющих. Основная — металлоконструкции: мост, тележка, концевые балки. Их стоимость зависит от пролёта (расстояния между рельсами), грузоподъёмности и режима работы. Кран лёгкого режима (A3) стоит дешевле, чем тяжёлого (A6-A7), хотя грузоподъёмность может быть одинаковой.

Вторая составляющая — механизмы подъёма и передвижения. Здесь выбор шире: от простых асинхронных двигателей до частотно-регулируемых приводов с точным позиционированием. Третья — электрооборудование: пульт управления, кабельная система, ограничители, системы безопасности. Современный кран может оснащаться радиоуправлением, системами антиколлизии, датчиками перегрузки — всё это добавляет к стоимости, но снижает эксплуатационные расходы и повышает безопасность.

Скрытые расходы ремонта: простои, демонтаж, поиск запчастей

Главная ловушка ремонта старого крана — скрытые расходы. Они начинаются с диагностики: чтобы понять, что ломать, нужно разобрать. Разборка — это уже время и деньги. Потом дефектовка: инженер составляет список деталей, которые нужно заменить. Но для крана, выпущенного в 1980-х, чертежи могут быть утеряны, а завод-изготовитель — ликвидирован.

Запчасти приходится изготавливать на заказ или подбирать аналоги. Это удлиняет сроки ремонта на недели и месяцы. А пока кран стоит, цех работает в полсилы или останавливается. Стоимость этого простоя редко включают в смету ремонта, хотя именно она делает его невыгодным.

Таблица говорит сама за себя. При сопоставимых начальных затратах новый кран выигрывает по сроку службы, надёжности и эксплуатационным расходам. Разница в 15-20 лет службы против 3-7 после ремонта — это аргумент, который сложно оспорить.

Что изменилось в требованиях безопасности

Новые ГОСТы и правила Ростехнадзора

За последние десять лет требования к крановому оборудованию существенно ужесточились. ГОСТ Р 53269-2013 «Краны мостовые. Общие технические условия» и ГОСТ Р 53270-2013 «Краны мостовые. Правила эксплуатации» ввели новые нормы для ограничителей, систем управления и испытаний. Правила по безопасности при эксплуатации подъёмных сооружений, утверждённые Ростехнадзором, обновляются регулярно.

Для старых кранов, выпущенных до введения этих стандартов, предусмотрен переходный период. Но он не бесконечен. Кран, который не соответствует современным требованиям, может быть признан непригодным к эксплуатации после очередной проверки Ростехнадзора. И тогда замена станет не выбором, а обязанностью — сжатыми сроками и без возможности подготовиться.

Требования к ограничителям и системам контроля

Современные краны обязаны оснащаться несколькими системами защиты. Ограничитель грузоподъёмности — прибор, который не даёт поднять груз тяжелее допустимого. Ограничитель подъёма — не даёт крюку задеть мост. Система антиколлизии — предотвращает столкновение двух кранов на одних путях. Датчик перегрузки — срабатывает до достижения критического момента.

На старых кранах таких систем нет. Можно установить их отдельно, но это требует изменения электросхемы, а иногда и механики. Стоимость такой модернизации приближается к стоимости нового электрооборудования. Проще заложить эти расходы сразу в цену нового крана, где всё предусмотрено изначально.

Ответственность руководителя за эксплуатацию устаревшего оборудования

Здесь стоит сказать прямо: руководитель предприятия несёт персональную ответственность за безопасность эксплуатации подъёмных сооружений. Это не абстрактная формулировка. В случае аварии с травмированием или гибелью людей уголовная ответственность наступает по статьям о нарушении правил безопасности при ведении работ. Суд практически всегда учитывает, было ли оборудование исправно и соответствовало ли нормам.

Старый кран, который «ещё работает», но не проходит проверку по современным стандартам, — это риск для руководителя. Риск юридический, финансовый и моральный. Замена крана — это не только производственное решение, но и элемент управления рисками.

Как выбрать новый кран под старый цех

Ограничения пролёта и высоты подъёма

Старый цех накладывает жёсткие ограничения. Пролёт — расстояние между рельсами — уже задан. Его можно изменить, но это дорого: нужно перекладывать крановые пути, усиливать колонны, иногда менять конструкцию кровли. Поэтому новый кран проектируют под существующий пролёт.

Высота подъёма — расстояние от пола до нижней точки моста — тоже ограничена. Если старый кран работал с определённой высотой, новый не может её превысить без переделки цеха. Но здесь есть нюанс: современные краны компактнее. Тележка с барабаном и механизмами может занимать меньше места, что даёт дополнительные сантиметры высоты подъёма. Иногда это позволяет поднимать грузы, которые раньше не проходили.

Тип крана: мостовой, козловой, консольный или подвесной

Выбор типа зависит от задач цеха и его конструкции. Мостовой кран — классика для закрытых цехов с крановыми путями. Он покрывает всю площадь пролёта и может работать в тандеме с другими кранами. Козловой кран — для открытых площадок или цехов без несущих колонн: он стоит на собственных опорах. Консольный — для локальных работ в одной зоне, например, у станка или погрузочной площадки. Подвесной — для лёгких грузов в мастерских и складах, где нет возможности установить полноценный мостовой кран.

Важно понимать, что тип крана определяется не желанием, а условиями. Попытка установить мостовой кран в цех без крановых путей обречена. Но и наоборот: если есть пути, козловой кран будет избыточным. Правильный выбор — результат обследования цеха и консультации с проектировщиками.

Грузоподъёмность с запасом: зачем брать больше, чем нужно сейчас

Типичная ошибка — выбирать кран строго под текущие задачи. Сегодня максимальный груз — три тонны, значит, берём кран на три тонны. Но производство меняется. Новое оборудование тяжелее, заказы крупнее, технология требует другой оснастки. Через пять лет кран на три тонны станет узким местом.

Правильный подход — закладывать запас по грузоподъёмности. Не кратный, а разумный: 20-30% выше текущего максимума. Это не значительно увеличивает стоимость, но даёт гибкость на годы вперёд. Кран — оборудование долгосрочное, и планировать нужно с горизонтом минимум в десять-пятнадцать лет.

Этапы замены: от проекта до первого подъёма

Обследование несущих конструкций цеха

Первый шаг, который нельзя пропускать, — обследование. Инженеры проверяют состояние крановых путей, колонн, фундаментов, кровли. Старые пути могут быть изношены, колонны — просесть, фундаменты — растрескаться. Всё это нужно учитывать до проектирования крана.

Обследование включает замеры, дефектоскопию, расчёт несущей способности. Результат — техническое заключение с рекомендациями: что усилить, что заменить, что оставить как есть. Без этого заключения проектирование крана — стрельба вслепую. Кран может оказаться слишком тяжёлым для старых путей или, наоборот, недостаточно использующим их ресурс.

Проектирование и согласование

На основе обследования разрабатывается проект. Он включает чертежи крана, схемы электрооборудования, планировку, расчёты на прочность и устойчивость. Проект согласовывается с заказчиком, а затем проходит экспертизу. Для кранов определённых параметров требуется экспертиза промышленной безопасности.

Сроки проектирования — от двух недель до двух месяцев в зависимости от сложности. Важно, чтобы проектная организация имела опыт работы с модернизацией старых цехов. Стандартное решение «кран по каталогу» редко подходит без адаптации. Каждый старый цех уникален, и проект должен это учитывать.

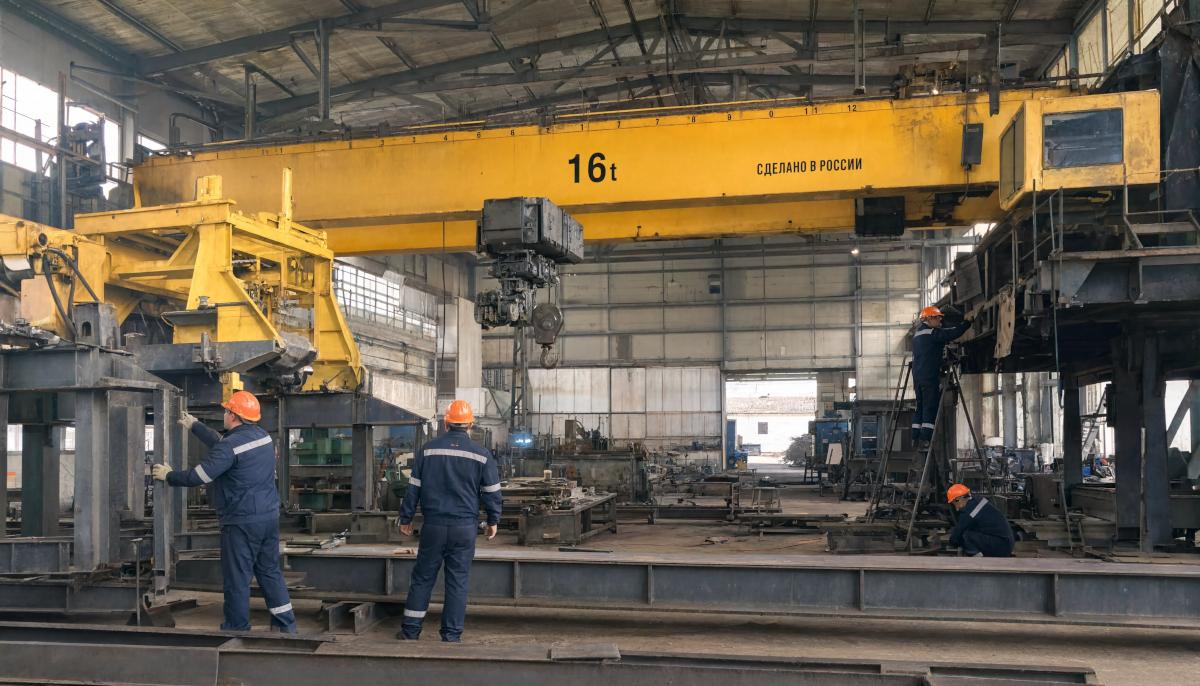

Изготовление, доставка, монтаж

После утверждения проекта начинается изготовление. Металлоконструкции режут, сваривают, обрабатывают на заводе. Механизмы и электрооборудование закупают или изготавливают. Сроки изготовления — от одного до трёх месяцев для стандартных кранов, до шести для нестандартных.

Доставка — отдельная операция. Кран поставляется в разобранном виде: мостовые балки, тележка, механизмы, электрощиты. Крупные балки требуют специальной транспортировки, иногда с сопровождением. Монтаж проводят бригады с опытом работы на промышленных объектах. Сроки монтажа — от одной до трёх недель в зависимости от доступа к площадке.

Пусконаладка и ввод в эксплуатацию

После монтажа кран проходит пусконаладку: проверку всех механизмов, настройку электрооборудования, калибровку ограничителей. Затем — статические и динамические испытания с грузом. Испытания проводят специализированная организация, имеющая соответствующую аккредитацию.

По результатам испытаний составляется акт ввода в эксплуатацию. Кран регистрируется в Ростехнадзоре, ему присваивается номер. С этого момента кран готов к работе. Вся документация — паспорт, журнал учёта, инструкции — передаётся заказчику. Полный цикл от обследования до ввода в эксплуатацию занимает от двух до четырёх месяцев.

Частые ошибки при модернизации

Попытка вписать новый кран в старые рельсы без обследования

Самая распространённая и самая дорогая ошибка. Старые рельсы выглядят нормально, но их геометрия может отклоняться от норм на десятки миллиметров. Новый кран, рассчитанный на точные пути, начинает «пилить» рельсы, изнашивать колёса, греть моторы. Через полгода проблема становится очевидной, но гарантия на кран уже не покроет износ от неправильной эксплуатации.

Обследование путей стоит денег и времени, но оно в десятки раз дешевле переделки. Проверяют не только износ, но и геометрию: ширину колеи, уровень, схождение, состояние креплений. Если пути не соответствуют требованиям, их ремонтируют или заменяют до монтажа крана.

Экономия на проектировании

Второй типичный сценарий: «У нас всё просто, нам не нужен проект, дайте кран как у соседа». Соседский кран может быть другой грузоподъёмности, другого пролёта, другого режима работы. Или соседский цех может быть построен десять лет назад с другими нормами нагрузок на колонны.

Проектирование — это не бюрократия. Это расчёт того, как кран будет работать в конкретном пространстве, какие нагрузки передаст на конструкции, как обеспечить безопасность. Без проекта монтажники действуют на глазок, а «на глазок» с краном на десять тонн — плохая идея.

Игнорирование сроков поставки и монтажа

Третья ошибка — планирование замены крана в последний момент. «У нас сломался старый, нужно срочно поставить новый». Срочно в этой отрасли не работает. Изготовление крана — месяцы, монтаж — недели, согласование — ещё время. Срочный заказ обходится дороже, а качество страдает.

Правильный подход — планировать замену заранее, за полгода-до года. За это время можно провести обследование, разработать проект, изготовить кран, подготовить площадку. И заменить старый кран в плановый простой, а не в аварийный.

FAQ: вопросы, которые задают перед заменой

Сколько в среднем служит мостовой кран?

Новый мостовой кран при правильной эксплуатации и своевременном обслуживании служит 15-25 лет. Срок зависит от режима работы: кран лёгкого режима (A3) прослужит дольше, чем тяжёлого (A7-A8). Регулярное техническое обслуживание продлевает срок службы на 20-30%. После 20 лет эксплуатации начинается период повышенного износа, когда ремонты становятся частыми и дорогими.

Можно ли использовать старые крановые пути для нового крана?

Можно, но только после обследования. Пути должны соответствовать геометрическим параметрам по ГОСТ 6718-98 и иметь достаточный остаточный ресурс. Износ головки рельса не должен превышать допустимых значений, крепления должны быть исправны. Если пути изношены или деформированы, их ремонтируют или заменяют. Установка нового крана на неисправные пути — гарантия проблем в первый год эксплуатации.

Что делать, если документация на старый кран утеряна?

Утеряна документация — не повод для паники, но повод для работы. Нужно провести полное обследование крана с составлением технического паспорта. Специализированная организация измерит все параметры, определит грузоподъёмность, сделает дефектоскопию несущих элементов. На основе обследования составляется новый паспорт, который позволяет либо продлить эксплуатацию, либо обосновать необходимость замены. Это стандартная процедура для старых предприятий.

Какие сроки изготовления и монтажа нового крана?

Для стандартного мостового крана грузоподъёмностью 5-20 тонн срок изготовления — 1,5-3 месяца. Для нестандартных или крупногабаритных кранов — до 6 месяцев. Монтаж занимает 1-3 недели в зависимости от доступа к площадке и сложности. Пусконаладка и испытания — 3-7 дней. Полный цикл от заказа до ввода в эксплуатацию — 2,5-4 месяца. Плановый подход позволяет уложиться в эти сроки без авралов.

Нужно ли закрывать цех на время замены?

Зависит от конфигурации. Если в цехе один кран и он находится на единственных путях, то да — цех придётся остановить на время демонтажа старого и монтажа нового. Сроки — от одной до двух недель. Если в цехе несколько кранов на параллельных путях, можно остановить только одну линию, оставив остальные в работе. Вариант с временным краном или автокраном через кровлю — возможен, но дорог и требует специальных решений. Планирование замены в плановый простой — оптимальная стратегия.

Модернизация кранового оборудования — это не вопрос техники, а вопрос арифметики и здравого смысла. Старый кран, который «ещё работает», часто обходится дороже нового, если считать не только ремонтные счета, но и простои, аварийные вызовы, энергопотребление и риски. Новый кран — это 15-25 лет стабильной работы, современная безопасность, низкие эксплуатационные расходы и полный комплект документации.

Главное — не тянуть до последнего. Плановая замена в удобное время всегда дешевле и спокойнее аварийной в разгар производственного сезона. Оценить состояние оборудования, разработать проект и подобрать решение под конкретный цех можно у специализированных производителей. Начните с обследования — это первый шаг к тому, чтобы цех работал без сюрпризов.
