От паровых машин до цифровых гигантов: эволюция промышленного сжатия

Путь, который прошло компрессоростроение за последние сто лет, напоминает эволюцию транспорта: от неповоротливых паровых гигантов мы перешли к высокоскоростным, управляемым электроникой системам. Однако, в отличие от автомобилей, промышленные компрессоры остаются «невидимыми героями» инфраструктуры. Они обеспечивают работу газовых сетей, подачу воздуха для металлургических процессов, создание инертной среды на химических производствах и даже отвечают за продувку трубопроводов. Ошибка в расчете или сбой в работе такой машины может парализовать целые регионы, поэтому требования к их надежности растут с каждым годом. В этой статье мы подробно разберем, как менялись принципы сжатия, почему инженеры отказались от привычных поршней в пользу турбин и какую роль сыграла конструкция корпуса в обеспечении бесперебойной работы современных заводов. Понимание этих процессов позволяет взглянуть на промышленность под новым углом и оценить масштаб технологического прогресса, скрытого за стенами производственных объектов.

Эра поршневых гигантов: мощь, которая требовала жертв

История промышленного сжатия газов началась с доминирования поршневых компрессоров. Эти машины, принцип действия которых восходит к простым ручным насосам, стали фундаментом индустриальной революции. Суть их работы предельно проста: поршень движется внутри цилиндра, уменьшая объем камеры и тем самым повышая давление газа. Клапаны строго контролируют направление потока, впуская газ на этапе расширения и выпуская его под давлением на этапе сжатия. Такая схема позволяла достигать чрезвычайно высоких показателей давления, что было критически важно для ранних этапов развития химической промышленности и транспортировки газов. Поршневые агрегаты могли работать в широком диапазоне условий, были относительно просты в понимании для механиков того времени и поддавались ремонту силами заводских бригад с использованием базового набора инструментов.

Однако за эту универсальность приходилось платить высокую цену. Поршневые компрессоры обладали фундаментальными недостатками, которые становились все более ощутимыми по мере роста масштабов производства. Первый и самый очевидный минус — вибрация. Возвратно-поступательное движение массивных поршней и шатунов создавало колоссальные динамические нагрузки. Фундаменты под такие машины приходилось делать гигантскими, заливая тонны бетона, чтобы гасить колебания и предотвращать разрушение зданий. Вибрация передавалась на трубопроводы, вызывая усталость металла и частые разгерметизации соединений. Второй серьезный недостаток — неравномерность подачи газа. Пульсации потока требовали установки громоздких ресиверов и буферных емкостей, чтобы выровнять давление перед подачей потребителю. Это увеличивало занимаемую площадь и металлоемкость всей станции.

Третий фактор, ставший решающим в эпоху роста цен на энергоносители, — низкий механический КПД и высокий износ. Трущиеся пары (поршневые кольца, цилиндр, подшипники) подвергались интенсивному износу, требуя постоянной смазки и частых замен расходных материалов. Масло попадало в сжимаемый газ, что было недопустимо для многих технологических процессов, например, в пищевой промышленности или при производстве чистых газов. Необходимость установки сложных систем маслоотделения удорожала конструкцию и усложняла эксплуатацию. Кроме того, ограничение по производительности делало поршневые машины неэффективными для перекачки огромных объемов газа. Увеличение производительности требовало увеличения числа цилиндров и размеров машины, что быстро упиралось в пределы прочности материалов и логистики доставки таких монстров на место эксплуатации.

Почему от них отказались в магистральных задачах

К середине XX века инженеры столкнулись с пределом возможностей поршневой схемы для задач большой мощности. Строительство магистральных газопроводов и развитие нефтепереработки требовали перекачивать миллионы кубометров газа ежесуточно. Попытки масштабировать поршневые компрессоры приводили к созданию монструозных конструкций, стоимость обслуживания которых превышала экономический эффект от их использования. Аварии на таких объектах были частым явлением: обрыв шатуна или разрушение поршня могло привести к катастрофическим последствиям, включая пожары и взрывы. Простой на ремонт занимал недели, так как требовал полной разборки узлов, часто с применением тяжелой грузоподъемной техники прямо в цеху.

В этих условиях индустрия начала искать альтернативу, способную обеспечить непрерывный поток газа без пульсаций и вибраций. Ответ был найден в принципах аэродинамики, которые ранее применялись преимущественно в авиации и судостроении. Переход к динамическим машинам открыл новую эру, где главными параметрами стали скорость вращения и форма лопаток, а не масса движущихся частей. Этот сдвиг парадигмы позволил увеличить единичную мощность агрегатов в десятки раз, одновременно снизив их габариты и вес. Однако путь к совершенству центробежных машин был долгим и потребовал решения сложнейших задач в области материаловедения и балансировки вращающихся элементов.

Центробежная революция: когда скорость важнее усилия

Появление центробежных компрессоров стало настоящим технологическим прорывом, изменившим облик тяжелой промышленности. В отличие от поршневых аналогов, эти машины не «давят» газ механически, а разгоняют его до высоких скоростей с помощью вращающегося рабочего колеса (ротора). Кинетическая энергия потока затем преобразуется в давление в диффузоре — расширяющемся канале, где скорость газа падает, а статическое давление растет. Этот процесс происходит непрерывно и плавно, без возвратно-поступательных движений и резких толчков. Результатом стала машина, которая работает практически без вибраций, обеспечивает ровный поток газа без пульсаций и способна пропускать через себя колоссальные объемы среды при сравнительно компактных размерах.

Принцип действия центробежного компрессора базируется на законах физики, описывающих движение жидкостей и газов. Газ поступает в центр рабочего колеса (глаз крыльчатки) и захватывается лопатками. Под действием центробежной силы он отбрасывается к периферии, набирая скорость. Далее поток попадает в направляющий аппарат и диффузор, где канал постепенно расширяется. Согласно уравнению Бернулли, снижение скорости потока в расширяющемся сечении неизбежно ведет к росту давления. Многоступенчатые компрессоры используют несколько таких колес, установленных последовательно на одном валу, чтобы достигать необходимых параметров давления. Каждое следующее колесо принимает газ уже под повышенным давлением и дополнительно разгоняет его. Такая каскадная схема позволяет достигать сотен атмосфер давления, сохраняя высокую эффективность процесса.

Сравнение подходов: поршень против турбины

Различия между поршневыми и центробежными машинами выходят далеко за рамки просто другого способа создания давления. Они определяют архитектуру всего предприятия, логику обслуживания и экономику эксплуатации.

Переход на центробежные машины позволил сократить занимаемую площадь компрессорных станций в разы. Там, где раньше возвышались многоэтажные конструкции с рядами цилиндров, теперь устанавливаются компактные моноблоки. Отсутствие сильных вибраций упростило требования к фундаментам и позволило размещать оборудование ближе к технологическим линиям, сокращая длину трубопроводов и потери давления в них. Кроме того, чистота сжимаемого газа стала гарантированной: поскольку в проточной части нет трущихся пар, требующих смазки, риск попадания масла в продукт исключен. Это открыло возможности для использования центробежных компрессоров в производствах с жесткими требованиями к чистоте среды, таких как разделение воздуха, производство полимеров и пищевая промышленность.

Однако у центробежных компрессоров есть свои особенности эксплуатации. Они чувствительны к составу газа и условиям на входе. Изменение плотности среды или температуры может существенно повлиять на характеристику машины. Существует понятие «помпаж» — опасный режим работы, при котором происходит срыв потока и газ начинает двигаться в обратном направлении, вызывая сильные вибрации и перегрев. Для предотвращения помпажа используются сложные системы автоматического регулирования и антипомпажные клапаны. Развитие электроники и систем управления позволило свести риски к минимуму, сделав центробежные машины надежными и предсказуемыми в работе. Современные контроллеры в реальном времени отслеживают тысячи параметров и мгновенно корректируют режим работы, не допуская выхода за безопасные границы.

Конструктивная гонка: борьба за время простоя

По мере того как центробежные компрессоры стали стандартом для магистральных трубопроводов и крупных заводов, на первый план вышла новая проблема — обслуживание. Даже самая надежная машина требует профилактики, замены уплотнений, проверки подшипников и очистки проточной части от отложений. В традиционной вертикальной компоновке, унаследованной от ранних моделей, доступ к внутренним узлам был крайне затруднен. Чтобы добраться до ротора, необходимо было демонтировать весь верхний корпус, часто вместе с подключенными трубопроводами, системой смазки и приборами КИП. Эта процедура могла занимать от нескольких дней до нескольких недель, в течение которых технологическая линия простаивала. Для газопровода или нефтехимического завода простой компрессора означал колоссальные убытки, исчисляемые миллионами рублей в сутки.

Инженеры поняли: надежность машины определяется не только тем, сколько она работает без поломок, но и тем, как быстро её можно вернуть в строй после обслуживания. Началась «конструктивная гонка», целью которой стало сокращение времени ремонта. Одним из самых значимых решений в этой области стало внедрение конструкции с горизонтальным разъемом корпуса. Эта инновация кардинально изменила логистику сервисных работ. Корпус такого компрессора состоит из двух половин, соединенных по горизонтальной плоскости. Верхняя часть («крышка») крепится на петлях или снимается полностью, открывая прямой доступ к ротору, рабочим колесам и диафрагмам. При этом нижняя часть корпуса остается на фундаменте, а подключенные трубопроводы, установленные снизу или сбоку, часто не требуют демонтажа.

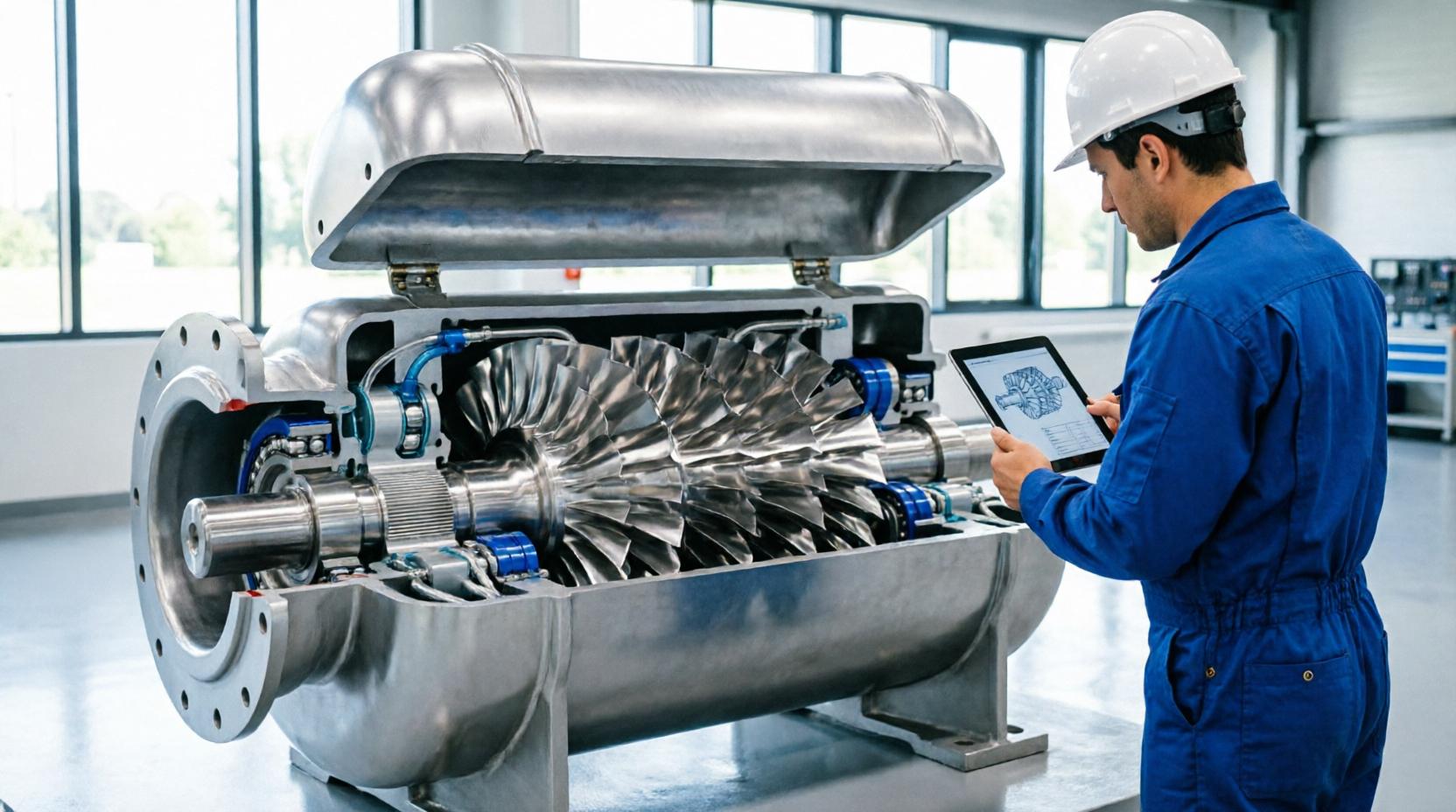

Решение с горизонтальным разъемом: стандарт скорости

Преимущества горизонтального разъема становятся очевидными при сравнении трудозатрат на обслуживание. В машинах старой конструкции требовалось использование тяжелых кранов для подъема всего агрегата или его крупных узлов, выравнивание фланцев при обратной сборке занимало часы, а риск повреждения уплотнений при монтаже был высоким. В моделях с горизонтальным разъемом сервисная бригада может снять верхнюю крышку за считанные часы, получив полный визуальный и физический доступ ко всем критическим узлам. Замена уплотнений, осмотр лопаток на предмет эрозии или проверка зазоров выполняются непосредственно на месте, без вывода ротора из корпуса (если это не требуется капитальным ремонтом).

Такая конструкция особенно востребована в условиях российского климата и географии. Многие компрессорные станции расположены в удаленных районах, где доставка тяжелой грузоподъемной техники затруднена или невозможна в определенные сезоны. Возможность провести качественный ремонт силами стационарных средств станции, не ожидая прибытия спецтехники, становится фактором безопасности и экономической стабильности. Кроме того, горизонтальный разъем упрощает процедуру центровки и сборки, снижая влияние человеческого фактора на качество монтажа. Плоскость разъема обрабатывается с высокой точностью, что гарантирует герметичность соединения без необходимости применения избыточных усилий при затяжке болтов.

Современные модели, такие как широко известные в отрасли центробежные компрессоры серии КТК, воплощают в себе этот принцип оптимальным образом. Инженеры-конструкторы продумали расположение узлов так, чтобы максимальное количество операций по обслуживанию можно было выполнить при поднятой верхней крышке. Это касается не только роторной группы, но и систем уплотнений, подшипниковых узлов и датчиков вибрации. Такой подход превращает плановое обслуживание из масштабной строительной операции в регламентированный технологический процесс, укладывающийся в короткие окна простоя. Именно возможность быстрого доступа к внутренностям машины без нарушения целостности внешних коммуникаций делает оборудование с горизонтальным разъемом предпочтительным выбором для объектов, где цена минуты простоя критически высока.

Помимо удобства ремонта, горизонтальный разъем обеспечивает лучшую теплоотдачу и равномерное распределение температурных напряжений в корпусе. При нагреве и охлаждении во время пусков и остановов две половины корпуса расширяются симметрично, что снижает риск деформации и заклинивания ротора. Это особенно важно для компрессоров, работающих в циклических режимах или при больших перепадах температур сжимаемого газа. Конструкция позволяет использовать материалы с разными коэффициентами теплового расширения для корпуса и внутренних элементов, оптимизируя зазоры и повышая общий КПД машины.

Энергоэффективность как новый нефтяной ресурс

В современной экономике энергия стала таким же стратегическим ресурсом, как нефть или газ. Компрессорные станции являются одними из главных потребителей электроэнергии в промышленности. На сжатие газа могут приходиться до 40-50% всех энергозатрат предприятия. Поэтому даже небольшое улучшение коэффициента полезного действия (КПД) компрессора дает огромный экономический эффект в масштабах года. Эволюция компрессоростроения во многом двигалась именно стремлением снизить удельный расход энергии на единицу сжатого газа. Если первые центробежные машины имели КПД на уровне 70-75%, то современные агрегаты достигают показателей 85-88% и выше. Эта разница в 10-15% означает миллионы киловатт-часов сэкономленной электроэнергии для крупного завода.

Достижение таких показателей стало возможным благодаря комплексу инженерных решений. Во-первых, это совершенствование аэродинамики проточной части. Использование компьютерного моделирования (CFD-анализ) позволило создать профили лопаток рабочих колес и направляющих аппаратов, которые минимизируют турбулентность и потери на трение. Каждая линия тока рассчитывается с высокой точностью, чтобы поток газа двигался плавно, без отрывов и вихрей, генерирующих тепло вместо давления. Во-вторых, это снижение внутренних утечек. Применение лабиринтных уплотнений нового поколения и активных систем контроля зазоров позволяет удерживать газ в рабочей зоне, не давая ему перетекать обратно в зону низкого давления.

Третьим фактором стало использование высокопрочных и легких материалов. Снижение массы вращающихся элементов уменьшает потери на трение в подшипниках и позволяет развивать более высокие обороты без риска разрушения. Титановые сплавы и композитные материалы находят все большее применение в изготовлении рабочих колес. Они не только легче стали, но и обладают лучшей коррозионной стойкостью, что сохраняет аэродинамические характеристики машины на протяжении всего срока службы. Гладкая поверхность проточной части, получаемая благодаря современным методам обработки и покрытия, также вносит вклад в снижение гидравлических сопротивлений.

Сравнение затрат энергии: старое против нового

Чтобы понять масштаб экономии, рассмотрим условный пример работы компрессорной станции средней мощности.

Цифры говорят сами за себя: замена одного устаревшего агрегата на современную модель окупается за счет экономии электроэнергии за несколько лет, не считая снижения затрат на ремонт и увеличение надежности. Кроме того, снижение потребления энергии напрямую влияет на экологический след предприятия. Меньше сожженного топлива на электростанциях — меньше выбросов углекислого газа и загрязняющих веществ в атмосферу. В условиях ужесточения экологических норм и введения углеродных налогов энергоэффективность становится не просто вопросом экономии, а условием выживания бизнеса.

Важно отметить, что высокий КПД сохраняется у современных машин в широком диапазоне режимов работы. Системы регулирования позволяют адаптировать параметры компрессора под текущие потребности сети, избегая работы в неэффективных зонах характеристики. Это достигается за счет изменения частоты вращения ротора (с помощью частотных преобразователей) или поворота лопаток направляющих аппаратов. Такая гибкость позволяет поддерживать оптимальный режим сжатия даже при колебаниях спроса на газ, что невозможно было реализовать на старых машинах с фиксированной геометрией проточной части.

Будущее уже здесь: умные системы и мониторинг

Эволюция компрессоростроения не остановилась на совершенствовании механической части. Следующим этапом стала цифровизация и внедрение интеллектуальных систем управления. Современный центробежный компрессор — это не просто набор вращающихся деталей, а сложный киберфизический объект, оснащенный десятками датчиков и подключенный к единой сети предприятия. Вибрация, температура подшипников, давление на входе и выходе, расход газа, состав среды — все эти параметры измеряются в реальном времени и передаются в систему диспетчеризации. Алгоритмы машинного обучения анализируют потоки данных, выявляя малейшие отклонения от нормы, которые могут свидетельствовать о зарождающейся неисправности.

Предиктивная аналитика позволяет перейти от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию. Вместо того чтобы останавливать машину раз в год «на всякий случай», операторы получают точный прогноз: «Подшипник №3 выработает ресурс через 45 дней». Это позволяет планировать ремонты в периоды наименьшей нагрузки, заранее заказывать запчасти и формировать бригады. Риск внезапных аварийных остановок снижается к минимуму. Более того, цифровые двойники — виртуальные копии физических агрегатов — позволяют моделировать различные сценарии работы, оптимизировать режимы и тестировать изменения настроек без риска для реального оборудования.

Интеграция компрессоров в систему «Интернета вещей» (IIoT) открывает возможности для удаленного мониторинга экспертами завода-производителя. Инженеры, находясь за тысячи километров, могут анализировать данные работы машины, давать рекомендации по настройке и предупреждать о потенциальных проблемах. Это особенно актуально для удаленных месторождений и станций, где нет постоянного присутствия высококвалифицированного персонала. Обновление программного обеспечения контроллеров позволяет улучшать алгоритмы управления уже эксплуатируемых машин, повышая их эффективность без физической модернизации «железа».

Будущее компрессоростроения лежит в плоскости дальнейшей автономизации. Машины смогут самостоятельно подстраиваться под изменения свойств газа, компенсировать износ узлов и оптимизировать свое энергопотребление в связке с другими агрегатами станции. Развитие аддитивных технологий (3D-печати) обещает революцию в производстве запасных частей и создании деталей сложной геометрии, недоступной для традиционной обработки. Уже сейчас печатаются рабочие колеса с внутренней структурой, обеспечивающей лучшее охлаждение и меньший вес. Сочетание передовой механики, цифрового интеллекта и новых материалов создает технику, которая будет служить основой промышленности еще долгие десятилетия.

Вопросы, которые часто возникают при изучении темы

В процессе изучения эволюции компрессорной техники у читателей часто возникают вопросы, касающиеся практических аспектов выбора и эксплуатации оборудования. Разберем наиболее распространенные из них, чтобы прояснить ключевые моменты.

Что надежнее: поршневой или центробежный компрессор?
Ответ зависит от конкретной задачи. Для малых расходов и очень высоких давлений поршневые машины все еще незаменимы. Однако для больших объемов газа (магистральные трубопроводы, крупные производства) центробежные компрессоры однозначно надежнее. У них меньше движущихся частей, нет изнашивающихся поршневых колец, они работают без вибраций, что снижает усталостные нагрузки на конструкцию. Статистика показывает, что наработка на отказ у современных центробежных машин значительно выше.

Почему горизонтальный разъем корпуса так важен?
Главная причина — скорость и стоимость обслуживания. Время простоя промышленного агрегата часто стоит дороже самого ремонта. Горизонтальный разъем позволяет получить доступ к ротору и внутренним узлам за часы, а не дни, не требуя демонтажа трубопроводов и использования сверхтяжелой грузоподъемной техники. Это снижает риски повреждения оборудования при сборке-разборке и позволяет проводить качественную диагностику чаще и быстрее.

Где применяются такие машины?
Сфера применения центробежных компрессоров с горизонтальным разъемом чрезвычайно широка. Это магистральные газопроводы (перекачка природного газа), нефтепереработка (сжатие попутного газа, циркуляция водорода), химическая промышленность (сжатие агрессивных сред, азота, кислорода), металлургия (подача дутья в доменные печи), энергетика (системы пневмопуска ГТУ) и даже очистные сооружения (аэрация). Любое производство, где нужны большие объемы сжатого газа или воздуха, использует эту технологию.

Сложно ли обслуживать современное оборудование?
Парадоксально, но современное оборудование проще в обслуживании, чем старое, благодаря модульности конструкции и развитой диагностике. Если раньше механик должен был «на слух» определять неисправность и разбирать машину методом проб и ошибок, то сейчас система сама указывает на проблемный узел. Конструкция с горизонтальным разъемом делает процесс физического доступа интуитивно понятным и технологичным. Главное требование — квалификация персонала, способного работать с высокоточной техникой и цифровыми системами.

Миф: «Новые компрессоры слишком сложные и дорогие в ремонте».
Реальность: Высокая начальная стоимость современного компрессора компенсируется низким энергопотреблением и редкими, но быстрыми ремонтами. Суммарная стоимость владения (TCO) за 10-15 лет эксплуатации у современной машины в разы ниже, чем у устаревшего аналога. Доступность запчастей и сервисной поддержки для популярных моделей (в том числе российского производства) обеспечивает долгосрочную надежность.

Итоги технологического пути

Путь промышленного сжатия от грохочущих поршневых монстров до тихих, высокоточных центробежных турбин — это наглядная иллюстрация технического прогресса человечества. Мы научились управлять энергией газа не силой давления, а мудростью аэродинамики. Каждый этап этой эволюции диктовался реальными потребностями экономики: необходимостью перекачивать больше, тратить меньше энергии и ремонтировать быстрее. Внедрение конструкций с горизонтальным разъемом корпуса стало логическим завершением борьбы за эффективность обслуживания, превратив сложный ремонт в быструю и предсказуемую операцию.

Сегодняшние компрессоры — это вершина инженерной мысли, сочетающая в себе лучшие достижения материаловедения, механики и цифровых технологий. Они обеспечивают стабильность нашей повседневной жизни, оставаясь незаметными для большинства людей. Тепло в домах, свет в городах, топливо в баках автомобилей — все это результат бесперебойной работы тысяч таких машин. Понимание принципов их устройства и эволюции помогает осознать хрупкость и одновременно мощь современной инфраструктуры.

Развитие отечественного машиностроения в этой сфере продолжается. Российские заводы осваивают выпуск новых моделей, не уступающих мировым аналогам, адаптируя их под специфические условия эксплуатации в разных климатических зонах страны. Инвестиции в модернизацию парка компрессорного оборудования — это вклад в энергетическую безопасность и экономическую устойчивость государства. Технологии, которые еще вчера казались экзотикой, сегодня становятся стандартом, завтрашним днем становясь еще совершеннее. Следить за этим развитием — значит понимать будущее нашей промышленности.
