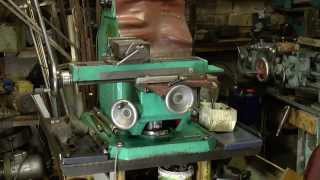

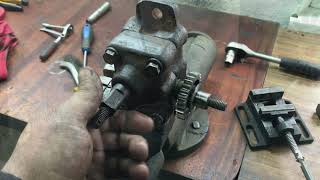

Увеличение вертикального хода стола (консоли) фрезерного станка НГФ 110 - укорачивание стакана

Большинство задач, которые возлагаются на небольшой школьный станок НГФ 110, можно решить без значительных доработок самого станка. Но бывают случаи, когда деталь, совместно с оснасткой (в основном, тиски или поворотный стол), просто не помещается между столом и шпинделем. Именно о таких случаях пойдет речь. Хотя так же важным является и удобство размещения этой детали на станке, для этого может понадобится запас свободных ходов. Для оперативной смены не точного инструмента, например сверл разных диаметров при рассверливании, удобно применять обычный сверлильный патрон, а он тоже вносит ограничения свободы по высоте. В итоге было решено перейти к первому этапу увеличения вертикального хода консоли. Самым простым вариантом является укорачивание стакана. Для этого действия не требуется дополнительных материалов и не стандартного инструмента, достаточно простого токарного станка с патроном диаметром 125мм. Укороченный стакан перетачивается из существующего стандартного. В данном случае это станок ТВ-7М. Сверление отверстий установочных винтов тоже не обязательно выполнять сверлильно-фрезерным приспособлением для токарного, можно обойтись обычной дрелью или шуруповертом. На данном станке укорачиванием стакана удалось добиться дополнительного опускания консоли на 75мм. На другой станке может получиться другое значение. В данном случае даже без удлинения винта, недостатка подъема не ощущается. Но если у вас нет такого же "бутерброда" на столе, это может оказаться критичным. Так что перед доработкой стакана рекомендуется произвести все необходимые замеры. Ссылки на альтернативные каналы: https://zen.yandex.ru/technicalfood
