Урок -1 (дополнительно) Знакомство с Flotherm. Тепловой расчёт радиоэлектронного блока

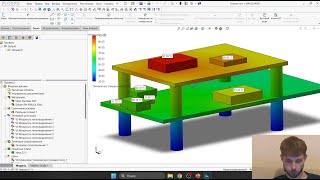

Урок -1 (дополнительно) Знакомство с Flotherm. Тепловой расчёт радиоэлектронного блока На этом уроке мы знакомимся с интерфейсом Solidworks и проводим простой тепловой расчёт (тепловой анализ, расчёт теплообмена) радиоэлектронного компонента в FloEFD. Рассматривается внесение изменений в конструкцию с применением системы конфигураций Solidorks. ----- В цикле уроков рассматриваются основы применения программных комплексов для теплового анализа (теплового расчёта, расчёта теплообмена и гидродинамики): FloEFD, Solidworks Flow Simulation, Ansys Icepak, Ansys Fluent, Flotherm. Уроки в разной степени наполнены как теоретическим, там и обширным практическим материалом (в основном на примере радиоэлектронной аппаратуры). #Solidworks #FloEFD #Flotherm #Ansys #AnsysFluent #Fluent #Icepak #CFD #SolidWorksFlowSimulation #FlowSimulationFloEFD Flotherm 00:00:00 Модуль Flotherm MCAD Bridge - импорт и упрощение геометрии до примитивов 00:03:45 Рассматриваем 3D-модель и интерфейс Flotherm. Расчётная область. 00:05:58 Model Setup - настройка физических моделей 00:08:48 Solver Control - настройка решателя 00:09:22 Добавление нового тела 00:10:52 Библиотека Flotherm. Материалы и поверхности. Тепловые источники 00:13:08 Назначение атрибутов (материалы, поверхности, тепловые источники). Инструмент "Печатная плата". Приоритет материалов 00:21:23 Добавление контактных термических сопротивлений. Инструмент "Сколлапсированный кубоид" 00:23:46 Построение сетки. Наложение ограничений сетки на тела 00:27:00 Добавление маркеров (отслеживаемых температур) 00:28:13 Запуск и мониторинг расчёта 00:28:46 Постобработка. Температурное поле. Зондирование 00:30:53 Модуль Flotherm EDA Bridge - учёт топологии печатной платы.
