Цифровой микроскоп для пайки: как выбрать без ошибок и лишних трат

1) Рабочее расстояние: решает, сможете ли вы вообще паять

Рабочее расстояние — один из главных параметров, который часто “убивает” покупку после первого же дня работы.

• У многих USB‑микроскопов рабочего расстояния буквально несколько сантиметров: инструментам тесно, руки упираются, а корпус легко задеть паяльником.

• У ультракомпактных моделей со встроенным экраном расстояние обычно чуть больше — порядка 6–8 см на увеличении, близком к рабочему. Это уже позволяет паять на стартовом уровне, но чаще всего корпус пластиковый и быстро страдает от флюса, горячего воздуха и случайных касаний инструментом.

• Для уверенной, спокойной пайки оптимально, когда реально свободного пространства между платой и нижней частью микроскопа (с учетом подсветки и корпуса) получается примерно 12–16,5 см при рабочем увеличении 8–20×.

Почему “реально свободного”? Потому что в жизни мешает не только объектив, но и нижняя часть корпуса, плюс кольцевая подсветка (7–12 см в диаметре). В итоге цифра в паспорте может выглядеть прилично, а работать — неудобно.

2) Увеличение: для пайки важно “разумное”, а не “максимальное”

Для пайки нужны не рекорды, а понятная логика увеличений:

• 8×, 10×, 20× — основной рабочий диапазон (зависит от размера компонентов и ваших привычек).

• 45–50× — удобно для поиска дефектов и оценки качества соединений.

• 90–100×, реже 150–200× — специфические задачи, когда действительно требуется “досмотреть” очень мелкую проблему.

Очень желательно, чтобы в микроскопе был zoom (плавный зум): так проще быстро найти зону работ на минимуме и одним движением перейти к комфортному рабочему увеличению.

Важно понимать и маркетинг: “1000×” у недорогих моделей чаще означает цифровое масштабирование, а не реальную оптику. Картинка становится большой, но не становится четкой — на деле вы теряете резкость и детали.

3) Штатив: стабильность важнее “красивого корпуса”

Цифровой микроскоп для пайки обязан стоять жестко — иначе вы будете бороться не с дефектом, а с дрожанием картинки.

Обратите внимание на следующее:

• Основание желательно не миниатюрное, с площадью примерно 20–27 см по сторонам (ориентир для нормальной устойчивости).

• Фокусировка и узлы регулировки — только без люфтов. Любой “ход” в стороны приводит к тому, что при настройке резкости изображение уезжает, а фокус сбивается.

• Хороший вариант — металлический штатив и металлический фокусировочный узел: он банально живет дольше и меньше разбалтывается.

Чем хуже штатив, тем быстрее устают глаза: картинка дрожит, мозг постоянно “стабилизирует” изображение, и через час работы ощущение такое, будто вы весь день смотрели в трясущийся экран.

4) Камера: важна не только частота кадров, но и задержка

Цифровая камера должна давать минимальную задержку. И здесь есть тонкость: 30 fps на бумаге не всегда означает комфорт в работе.

• Некоторые камеры реально показывают 30 кадров/с, но видеопоток заметно “отстает” от реальности. При пайке это мешает: вы двигаете инструмент, а на экране движение приходит с задержкой.

• Для большинства задач достаточно 30 fps, но 60 fps дает более плавное ощущение и меньше напрягает зрение.

• По разрешению в реальности часто достаточно Full HD, а 4K — приятный бонус, если у вас соответствующий монитор и вы действительно работаете с мелочью на больших увеличениях.

Полезные функции камеры (если выбираете “впрок”):

• Автофокус: особенно удобен при разной высоте компонентов и когда вы часто меняете увеличение.

• Фото/видео: удобно для отчетов, переписки с клиентом, контроля качества.

• Измерения на экране/ПК: полезно, когда нужно сравнивать размеры, зазоры, ширину дорожек.

И еще момент: через компьютер скорость иногда ниже, чем при подключении по HDMI — это стоит учитывать, если выбираете между HDMI и USB‑решением.

5) Экран: “хорошая камера” не спасет плохую матрицу

Даже сильная оптика и неплохая камера могут разочаровать, если экран слабый.

Рекомендации по практике:

• Диагональ от 7" — минимум, с которого реально удобно работать.

• Для 7" часто достаточно 1024×600, но важно, чтобы экран был качественный, без мерцания и с нормальной яркостью.

• Если в описании пишут “4K”, обязательно уточняйте: это про камеру, про запись или про экран в комплекте.

Вариант, который выбирают многие мастера: микроскоп без собственного экрана, но с HDMI‑выходом. Тогда подключаете к своему нормальному монитору, экономите на встроенном дисплее и получаете большую диагональ. Минус — система становится менее компактной.

6) Подсветка: правильный свет делает пайку быстрее

Для пайки лучший вариант — кольцевая LED‑подсветка, которая крепится снизу к голове микроскопа и дает равномерный свет вокруг зоны работ.
Практически ориентируйтесь на 7–12 см в диаметре и мощность от 5 Вт: так меньше теней от инструмента и проще “читать” поверхность припоя.

Дополнительно можно использовать лучевую (направленную) подсветку:

• Она дает более контрастный свет, резкие тени и помогает “поднять” рельеф.

• Удобна именно для поиска дефектов: трещин, неровностей, неглубоких борозд.

Но как основной свет она обычно хуже: чаще бликует и требует постоянной подстройки.

7) Наклон корпуса: помогает тем, кто привык к объемному изображению

Если цифровой микроскоп стоит строго вертикально над платой, к этому нужно привыкнуть: первое время сложнее понимать высоту инструмента.

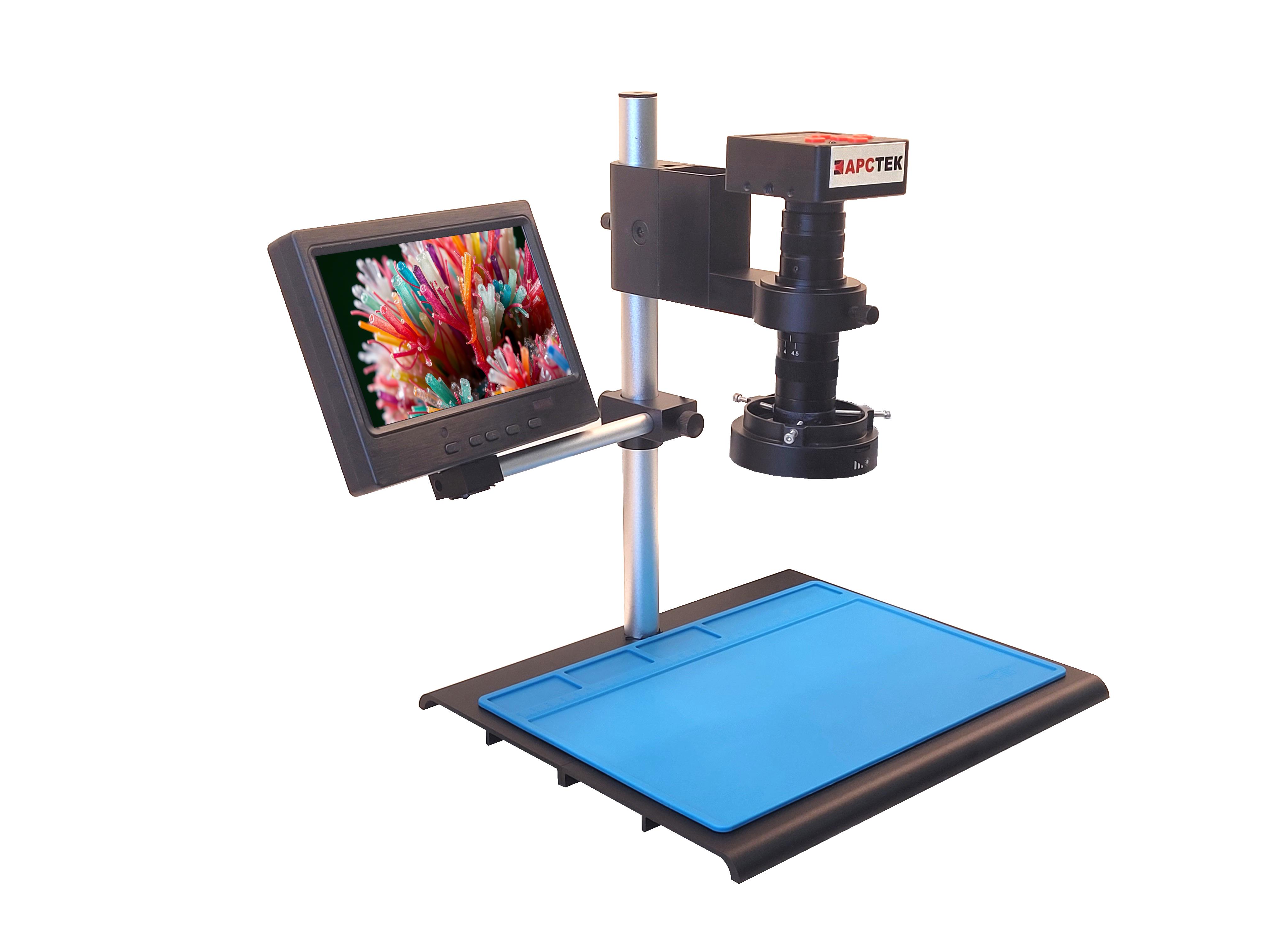

Если ранее вы работали на стереоскопическом микроскопе и привыкли к “объему”, имеет смысл выбирать цифровые модели с наклоном корпуса — это облегчает ориентирование по высоте паяльника и пинцета и в целом ускоряет привыкание.

Что стоит посмотреть из практичных решений

Если нужен цифровой микроскоп именно для пайки, обычно разумно начинать с моделей уровня:

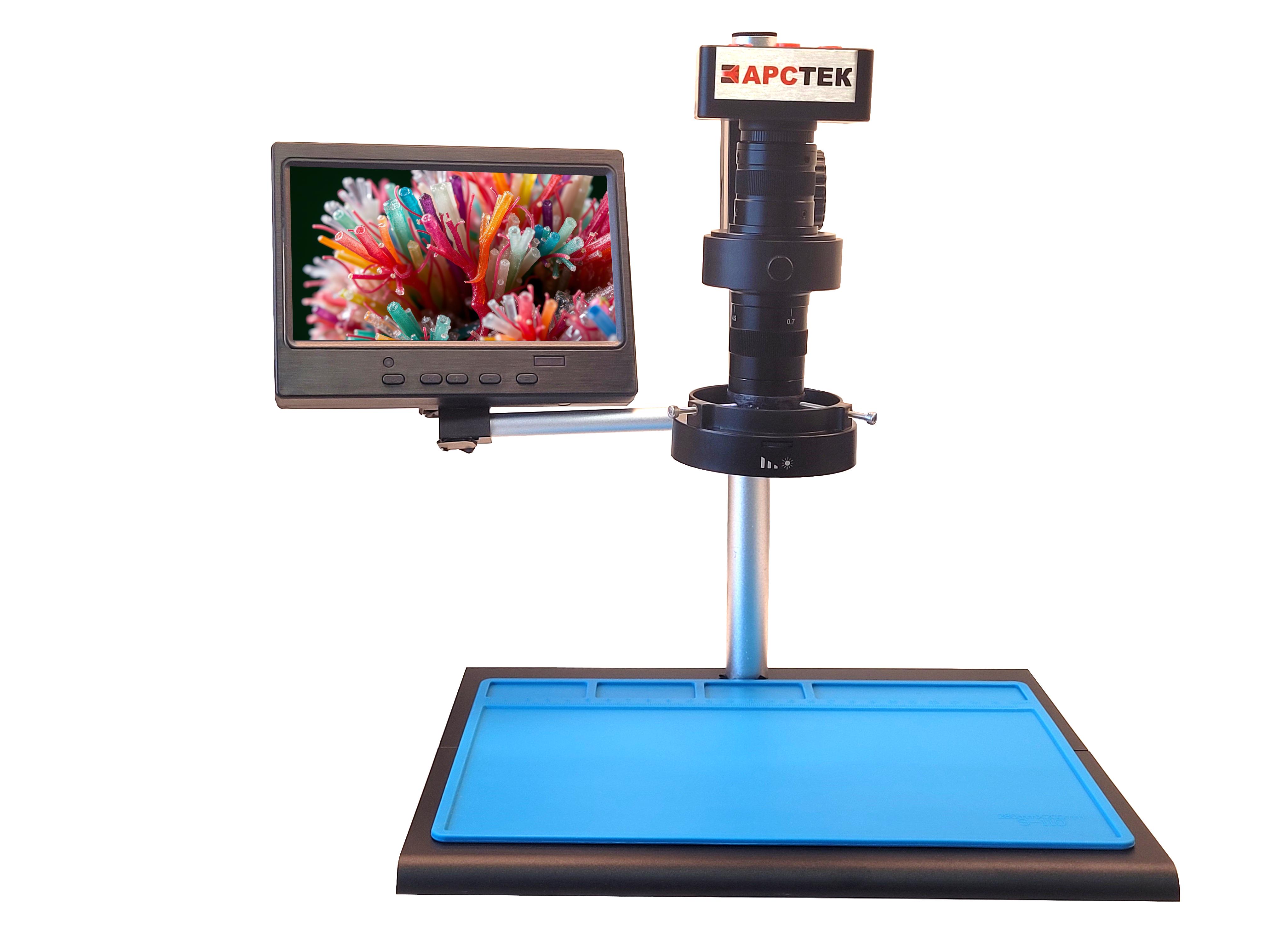

• ARSTEK MIMIC — цифровой микроскоп с монитором.

• ARSTEK MIMIC BM — цифровой микроскоп без монитора (под подключение к вашему экрану).

А если хочется сохранить удобство работы “как в оптике” и при этом иметь вывод изображения на экран:

• ARSTEK SZ0750 — стереоскопический микроскоп с выходом под камеру.

• ARSTEK SZ0745 — стереоскопический бинокулярный микроскоп.

Актуальные варианты и комплектации удобно посмотреть на странице микроскопов для пайки от Арстек — там проще подобрать систему под ваш бюджет, рабочее расстояние и привычный формат работы (экран/окуляры).
